电子汽车衡利用应变电测原理称重。在称重传感器的弹性体上粘贴有应变计，组成惠斯登电桥。在无负荷时，电桥处于平衡状态，输出为零。当弹性体承受载荷时，各应变计随之产生与载荷成比例的应变，由输出电压即可测出外加载。

简介

说明

汽车衡俗称地磅，是于大宗货物计量的主要称重设备。在二十世纪80年代之前常见的汽车衡一般是利用杠杆原理纯机械构造的机械式汽车衡，也称作机械地磅。二十世纪80年代中期，随着高精度称重传感器技术的日趋成熟，机械式地磅逐渐被精度高、稳定性好、操作方便的电子汽车衡所取代。电子汽车衡利用应变电测原理称重。在称重传感器的弹性体上粘贴有应变计，组成惠斯登电桥。在无负荷时，电桥处于平衡状态，输出为零。当弹性体承受载荷时，各应变计随之产生与载荷成比例的应变，由输出电压即可测出外加载。

第一章 结构组成和工作原理

1、结构组成

电子汽车衡主要由承载器、称重显示仪表（下简称仪表）、称重传感器（下简称传感器）、连接件、限位装置及接线盒等零部件组成，还可以选配打印大屏幕显示器、计算机和稳压电源等外部设备。

2、工作原理

被称重物或载重汽车置于承载器台面上，在重力作用下，通过承载器将重力传递至称重传感器，使称重传感器弹性体产生变形，贴附于弹性体上的应变计桥路失去平衡，输出与重量数值成正比例的电信号，经线性放大器将信号放大。再经A/D转换为数字信号，由仪表的微处理机（CPU）对重量信号进行处理后直接显示重量数据。配置打印机后，即可打印记录称重数据，如果配置计算机可将计量数据输入计算机管理系统进行综合管理。

电子汽车衡的使用说明：

电子汽车衡是一种新型的电子衡器，具有称量迅速、准确度高、显示直观、功能齐全等特点，适用于工业、商业、建筑、仓储、货站、集贸市场等行业的计量，是一种比较理想的计量器具。

第二章 系统组成与工作原理

SCS系列电子汽车衡主要由秤台、称重传感器及连接件、接线盒、称重显示器等部分组成。其工作原理是：待计量货物的质量垂直作用在秤台上，秤台将质量Q传递给传感器，使传感器的弹性体产生变形，进而使贴于弹性体上并组成惠斯登电桥应变计的阻值发生变化，电桥平衡受到破坏，输出一个与Q大小成线性关系的电压信号，由于每只传感器的灵敏度不尽相同，故在同一质量Q的作用下，每只传感器电压输出略有差别，影响秤的一致性，故需在系统中接入一个接线盒，使每只传感器的输出信号调成一致，从接线盒输出的有效性电压信号接入称重显示器，经称重显示器处理后以数字方式显示出计量结果。

第三章 电子汽车衡秤台说明

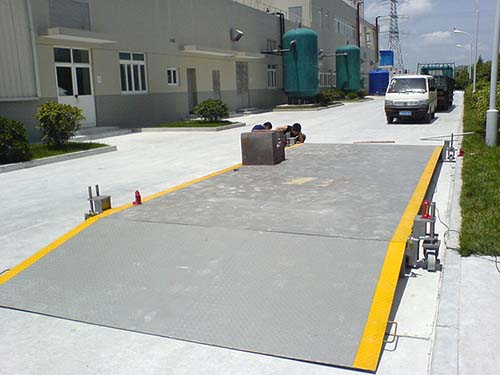

（1）秤台地点采用无基坑和有基坑两种形式，无基坑电子汽车衡秤台两端采用钢结构活动引坡，秤台上装有专供吊运用的吊环螺钉，便于用户吊运，传感器与秤台安装在一起，秤台一次安装就位；有基坑采用混凝土浇铸（提供基础图纸）。

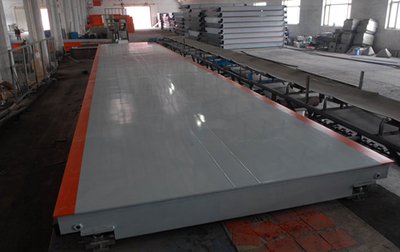

（2）秤台采用钢结构整体焊接形式，增强秤台的坚固性和稳定性。最大挠度≤1/1000。

（3）传感器采用隐藏式安装方式，可避免车辆直接冲撞、雨淋等。

（4）电子汽车衡秤台面板和引坡面板采用花纹板，以增强防滑效果和外观质量。

第四章 电子汽车衡操作与维护

一、使用说明

1、电子汽车衡安装后，必须经当地计量部门或国家授权的计量部门检定合格后，方可投入使用。

2、使用前，首先应检查秤体是否灵活，各配套部件的性能是否良好。

3、仪表开机后，待显示稳定后方可使用。

4、车辆驶入秤台时（或放置重物尽量轻拿轻放）车速应小于5km/h，然后缓缓刹车，车停稳后计量。

5、尽可能停留在秤台的中心位置。

6、仪表读数必须在“稳定”指示灯点亮时读取正确的重量的数值。

二、电子汽车衡维护保养

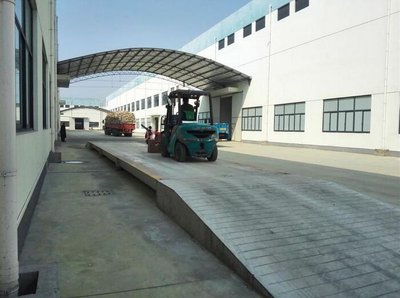

l、为保证系统计量准确，免受风雨侵蚀，有利于操作作用，要求设置工棚和计量秤房。

2、电子汽车衡秤台和引坡的交界处应有10-15mm间隙，不得发生碰撞和摩擦。

3、被计量的载货车重不应超过系统的额定称量值。

4、为保证衡器的正常计量，应定期对其进行检定。

5、秤台下部不得卡有异物。

6、司秤操作人员必须通过培训才能进行操作，修理人员在未掌握必要的知识前，不得随意拆卸任何部件，以免影响计量精度或使系统损坏。

7、仪表的使用操作者，必须对仪表的说明书进行详细消化吸收，掌握基本原理，熟悉仪表维护方法之后才能正式操作使用。

8、系统加电前必须检查电源和接地装置是否可靠，下班停机必须拔下仪表电源插头，切断电源。

第五章 电子汽车衡说 明

一、三包规定

本公司销售的电子汽车衡，对产品质量实行三包一年。在三包期限内，凡因质量问题引起系统不能满足使用要求者，本公司负责免费服务。如因用户原因造成系统不能正常工作者或因三包期过后发生的故障，本公司同样负责有偿的长期技术服务及提供备品备件，以确保用户的正常使用。

二、产品随机资料

凡与本公司签订购货合同之后，—公司将立即向用户提供系统基础施工图样资料，在产品发运同时，将随机附上安装图样，仪表使用说明书等技术资料。

三、用户意见书

欢迎用户使用本公司先进的电子汽车衡产品，用户在使用过程中，对产品的质量问题以及其它方面的改进意见等可随时通知本公司，我们将作出及时的答复或提供良好的技术服务。

维护

电子汽车衡发生故障不能工作时，应首先根据电子汽车衡的结构，找到产生故障的原因。判断故障是发生在称重传感器还是称重显示仪表，最简便的方法是使用传感器模拟器。称重传感器模拟器是根据电阻应变式称重传感器的工作原理制成的，可以模拟电阻应变式称重传感器的各种不同加载状态。这种模拟器类似一台直流标准电压源，可以向称重显示仪表提供各种秤量范围的模拟电压信号。传感器模拟器的激励电压来源于称重显示仪表的供桥电压，是一种无源的被动型信号发生器。传感器模拟器既可以在实验室内对称重显示仪表进行设定和标定，也可以在现场及时查找、发现故障原因，从而迅速排除故障，是一个必不可少的电子汽车衡检测维修设备。将接线盒与称重显示仪表的信号电缆断开，将传感器模拟器的插座插人称重显示仪表接口，接通电源，看仪表工作是否正常。如果仪表工作正常，则说明故障发生在秤台部分，由称重传感器或军线盒引起。如果仪表工作不正常，则说明故障发生在称重显示仪表。

价格影响因素

影响电子汽车衡价格的因素很多，由于现在主流的电子汽车衡都是U型结构的，就以这举例：

1钢材：这个是影响电子汽车衡价格最主要的因素之一，钢材的价格大致上决定了汽车衡的基准价格。

2传感器：传感器有好坏之分，国产的和进口的肯定价格是不一样的，质量也不一样。

3仪表：这个和传感器相同，质量的好坏决定了价格的高低，同时仪表带不带打印机也是一个因素

4选配的一些部件：比如电脑，软件等，这些在最终的总价中都有一定的影响力

5运费：这个每家物流公司的价格应该都是一样的，距离越远，当然价格就高了哇

防作弊功能

为防止商户人为干扰执法检查，需要至少俩人分别守护在磅板和显示器的位置，避免商户抱走显示器或切断电源，第3个人进行现场检查，第4个人做拍照、录像和记录。争取把案件做成铁案。注意宣传教育。现场检查一般会引来当地群众围观，这时需边检查边向商户解释执法的意义所在，多讲解破坏计量器具的社会危害性，多举实例，在思想上教育商户使其不能煽动围观群众，也同时让群众明白他们随时可能被这些不法商户坑害。顺便讲解下电子汽车衡的使用常识，缓和执法的紧张气氛。例如，下雨打雷不可以开启电子汽车衡电源，不可以把传感器部位用水泥围住，这样可能导致传感器无法通风，从而被烧坏。
